首先要準備的材料如下：
1. 倒車鏡頭
2. 車用LCD顯示屏
LCD顯示屏接腳定義：
紅色DC電源接頭與點菸器後方的+12V及地線兩條電線併聯。
白色AV2請接倒車鏡頭訊號線
倒車鏡頭接腳定義：
紅色DC電源接頭與車尾倒車燈兩條電線併聯。
黃色訊號線與LCD顯示屏的白色AV2訊號線連接。
材料買齊了，那就開始動工吧！

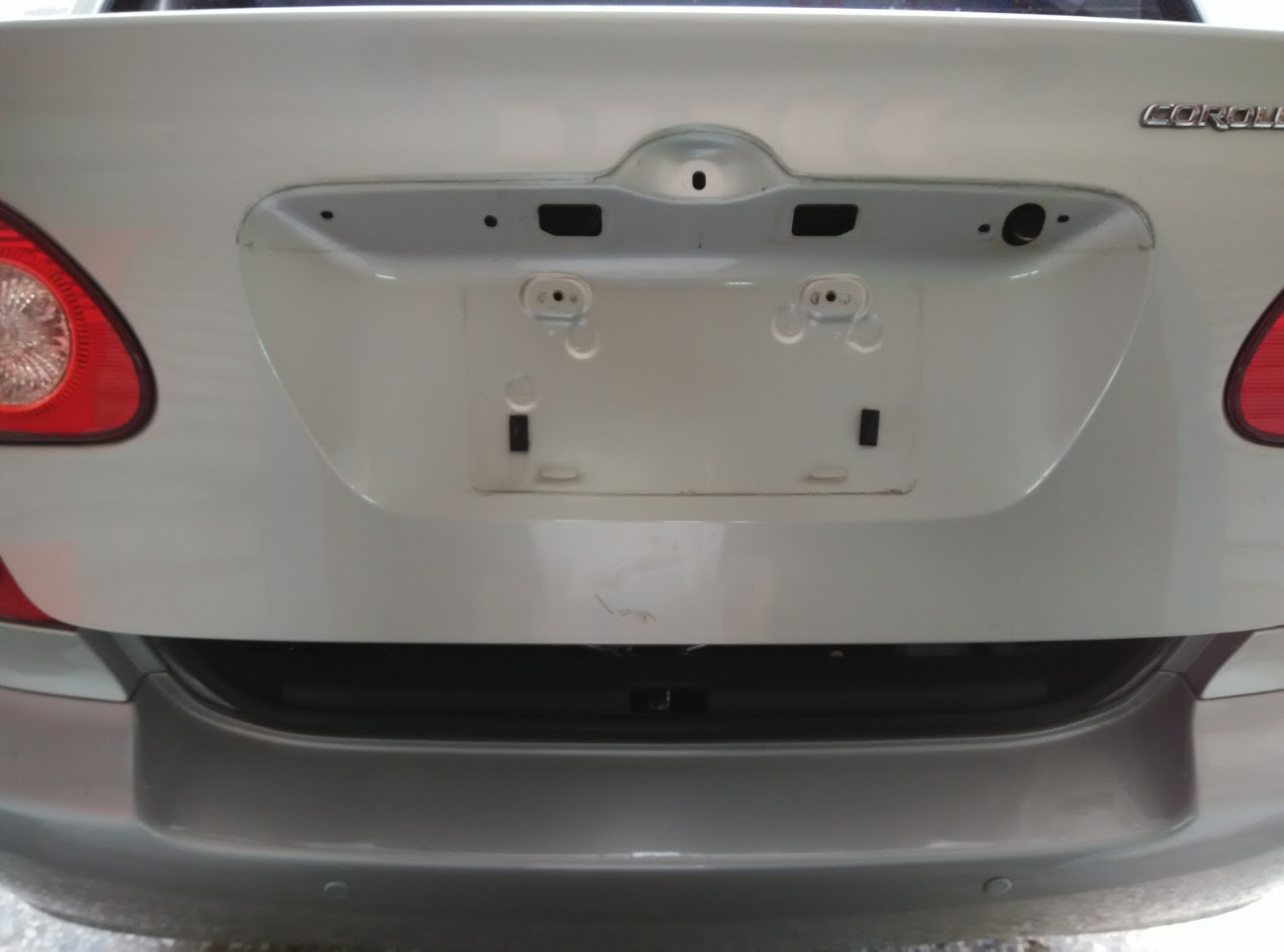

首先，先把鍍鉻飾板拆下，然後再把牌照燈給拆下來，
右手邊的牌照燈的下方必須要稍微用美工刀以及銼刀挖出U字形凹槽，
以利於倒車鏡頭走線。
找出倒車燈電線，紅色線為正極，白色帶黑線為地線。因為車子在倒車的時候倒車燈會亮，利用這樣子的特性將倒車鏡頭的電源線與它併聯，只要車子打入倒車檔就可以提供倒車鏡頭電源，因為LCD顯示屏的AV2是優先訊號，因此就可以觸發LCD將顯示訊號切到倒車鏡頭。
倒車鏡頭的電源接好了之後，先用來去不留痕跡的雙面膠固定住鏡頭，鏡頭盡量要貼正，傾角/仰角的角度等訊號接上了螢幕再來做調整。
鏡頭貼好了之後就是要開始拉訊號線到駕駛座的前方面板了：
利用後行李箱支架並搭配尼龍束線帶將訊號線引到行李箱艙。
接著將訊號線飛線到行李箱艙飾板裡面藏起來。
訊號線從行李箱穿到右後方乘客座的靠腰處之後，再用內力將訊號線拉到右後方迎賓踏板內，緊接著穿過B柱。
穿越了B柱之後，訊號線來到了副駕駛座迎賓踏板內。
經過了辛苦的長征之後，訊號線終於到達了副駕駛座手套箱下方了。
倒車訊號線很辛苦的走了那麼遠的路程，先讓它休息一下，把它藏進去副駕駛座踏板。接下來要開始拉LCD顯示屏的電源線：
先將菸灰缸拆除，不需要任何工具，菸灰缸上方有個卡榫，往車頭的方向推就能輕鬆拆下菸灰缸。
菸灰缸拆除之後，接著是拆除排檔桿飾板，建議將檔位排入N檔，比較不會被排檔桿擋住增加拆卸的困難，若是車子已經熄火了，可以壓下shift lock就可以排入N擋了。
拆除排檔桿飾板之後就可以開始拆中控面板了，中控面板的四個角落都有一個卡榫(黃色卡榫)，直接往車尾的方向用力拔就能夠拆開了。
中控面板後方的排線。
排線由下往上數，第7pin就是時速訊號線，紫色帶白線的那一條。
圖片中央是用紅色快速接頭把時速線拉出來，等哥之後有空要自己做抬頭顯示器(HUD)。
圖片下方是用兩個紅色快速接頭將點菸器電源接出來，要提供給LCD顯示器當電源，其中有兩個粉紅色的快速接頭不裡他，那個是古老以前拉出去給導航的電源。
將副駕駛座手套箱拆下，以利於LCD電源走線。
將多餘的訊號線及電源線全部藏在手套箱的右邊，但是要注意不可以影響手套箱的開合。
螢幕的線路從手套箱右邊穿進去。
完工照。在螢幕的下方有一條白色細細的物體，這個是保險桿，有了保險桿當作基準，比較容易抓出保險桿後方的相對距離。
在一開始介紹的LCD接線定義的時候，還有一個AV1的輸入訊號可以接，此接頭或許可以拿來接數位電視，或是DVD之類的，但是哥覺得一邊開車一邊看電視太忙碌了，所以決定將AV1的訊號線留給右側盲區鏡頭，在這邊繼續介紹下去文章篇幅太長，所以會再另外寫一篇右側盲區鏡頭DIY安裝的文章。
成本小計：
1. 倒車鏡頭：30 RMB
2. 車用LCD顯示屏：85 RMB
3. 快速接頭：2 NTD * 5個
4. 中型不留痕跡雙面膠： 一包 50 NTD
5. 專業知識及工錢： 無價！
